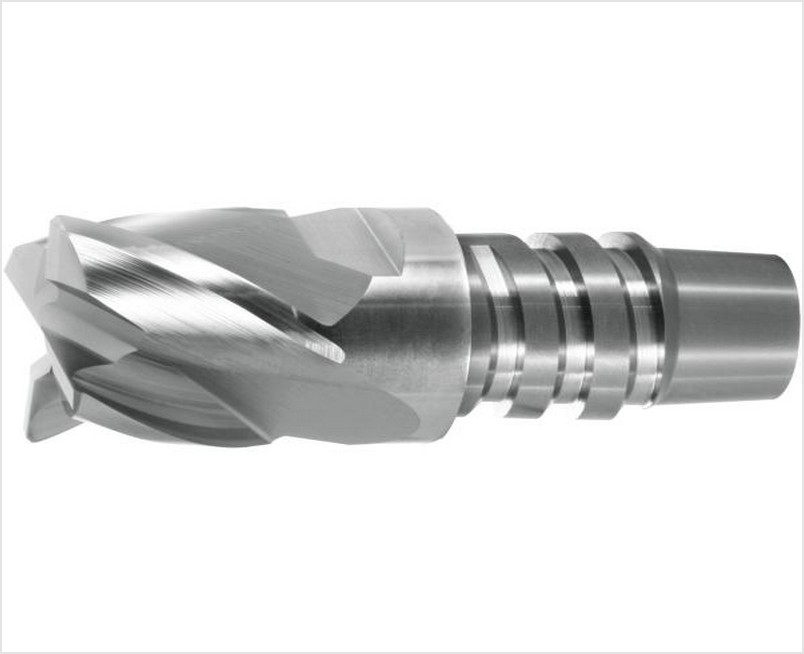

方肩铣刀头，45° 倒角 HB730 210250

产品参数

全球优质工具尽在于此

应用参考值，针对 ap 最大 ≤ 0.5×D。

产品编码	210250 10	210250 12	210250 16	210250 20	210250 25
系列	TopCut	TopCut	TopCut	TopCut	TopCut
切刃直径 D	10 mm	12 mm	16 mm	20 mm	25 mm
类型	HB730	HB730	HB730	HB730	HB730
刀具材料	整体硬质合金	整体硬质合金	整体硬质合金	整体硬质合金	整体硬质合金
标准	工厂标准	工厂标准	工厂标准	工厂标准	工厂标准
型号	N	N	N	N	N
切刃数 Z	4	4	4	4	4
螺纹升角	38 °	38 °	38 °	38 °	38 °
横向进给方向	水平、倾斜和垂直	水平、倾斜和垂直	水平、倾斜和垂直	水平、倾斜和垂直	水平、倾斜和垂直
铣削加工的切宽 ae	全槽加工，切深 1×D; 0.3×D，针对切边	全槽加工，切深 1×D; 0.3×D，针对切边	全槽加工，切深 1×D; 0.3×D，针对切边	全槽加工，切深 1×D; 0.3×D，针对切边	全槽加工，切深 1×D; 0.3×D，针对切边
切削加工策略	HPC	HPC	HPC	HPC	HPC
内冷式	否	否	否	否	否
刀柄尺寸	10 mm	12 mm	16 mm	20 mm	24 mm
配套适用的定位件	GARANT TopCut	GARANT TopCut	GARANT TopCut	GARANT TopCut	GARANT TopCut
头部长度 l	13 mm	16 mm	20 mm	25 mm	32 mm
切削刃长度 L2	7.5 mm	9 mm	12 mm	15 mm	19 mm
倒角刀尖角	45 °	45 °	45 °	45 °	45 °
45° 情况下的倒角宽度	0.2 mm	0.24 mm	0.32 mm	0.4 mm	0.5 mm
进给量 fz，针对抗拉强度 < 900 N/mm2 的钢的开槽铣削	0.04 mm	0.05 mm	0.06 mm	0.08 mm	0.1 mm
进给量 fz，针对抗拉强度 < 900 N/mm2 的钢的修边加工	0.06 mm	0.07 mm	0.08 mm	0.1 mm	0.12 mm
产品类别	铣削用刀片	铣削用刀片	铣削用刀片	铣削用刀片	铣削用刀片
